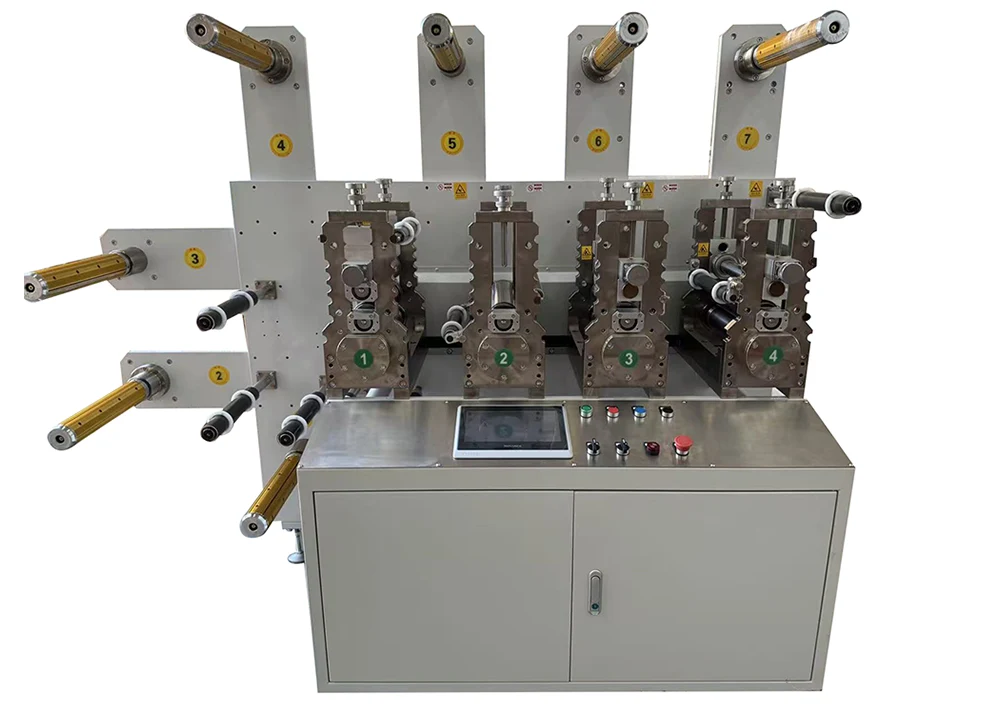

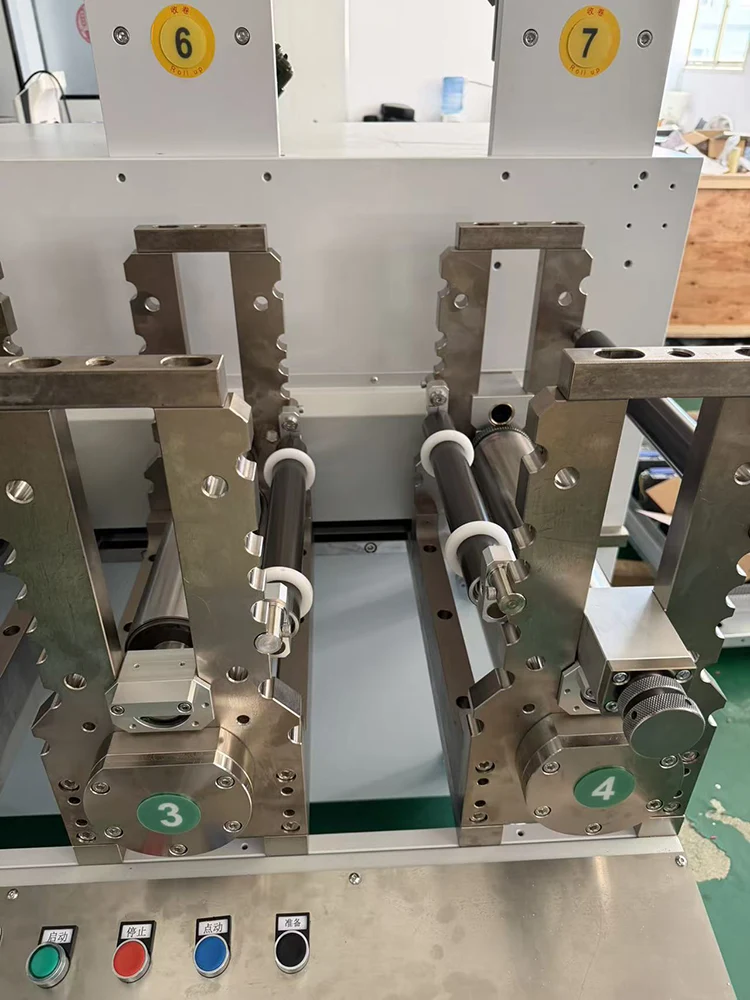

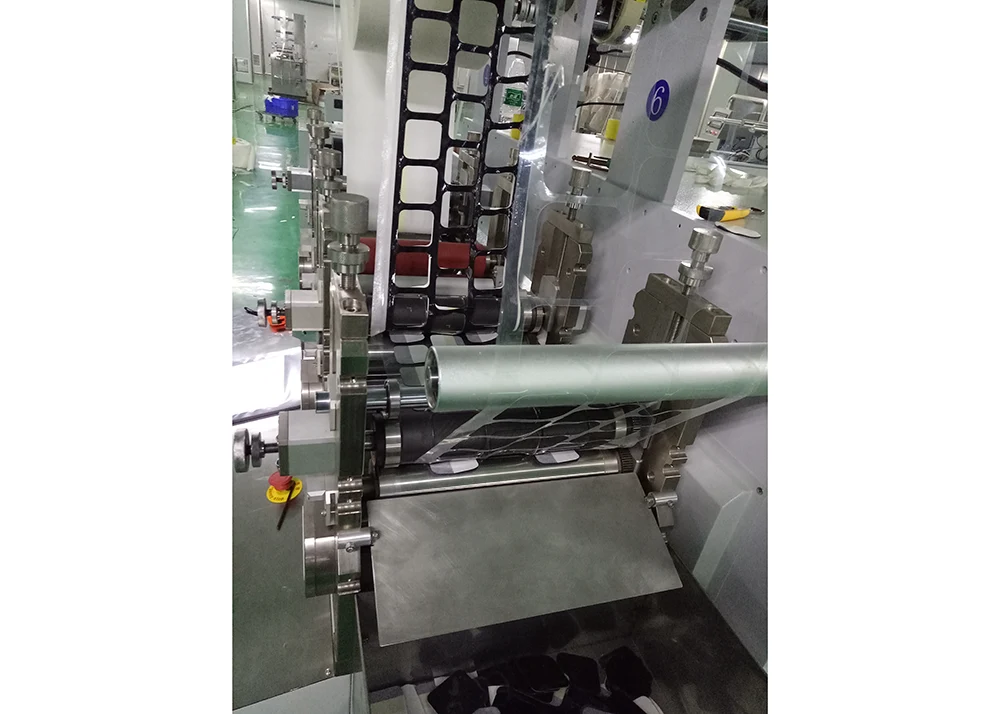

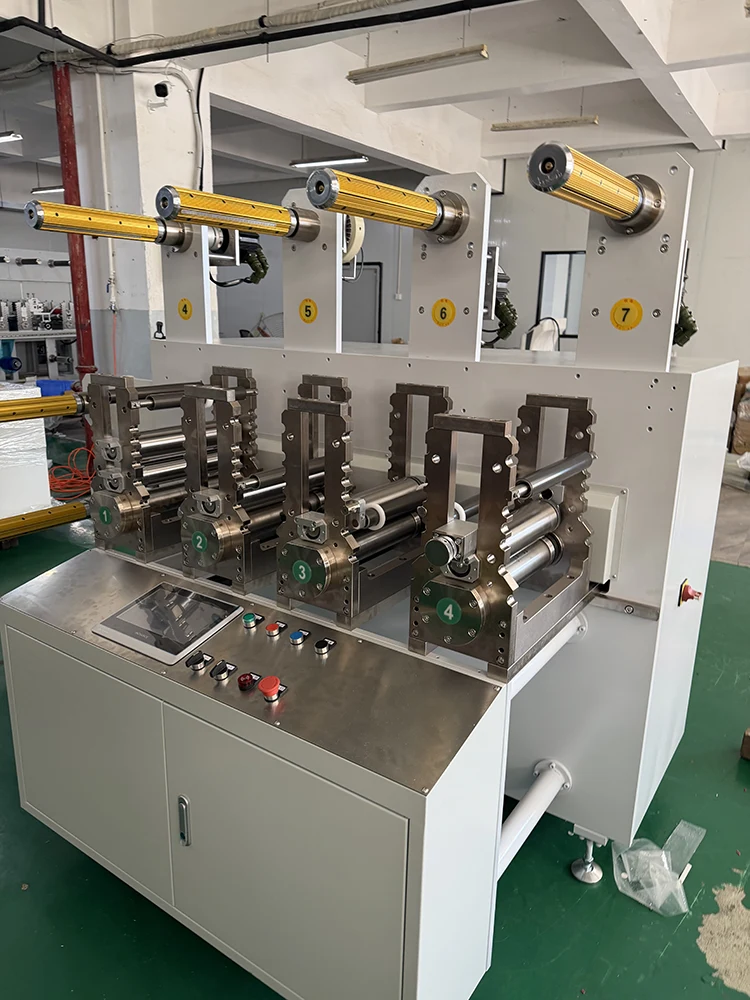

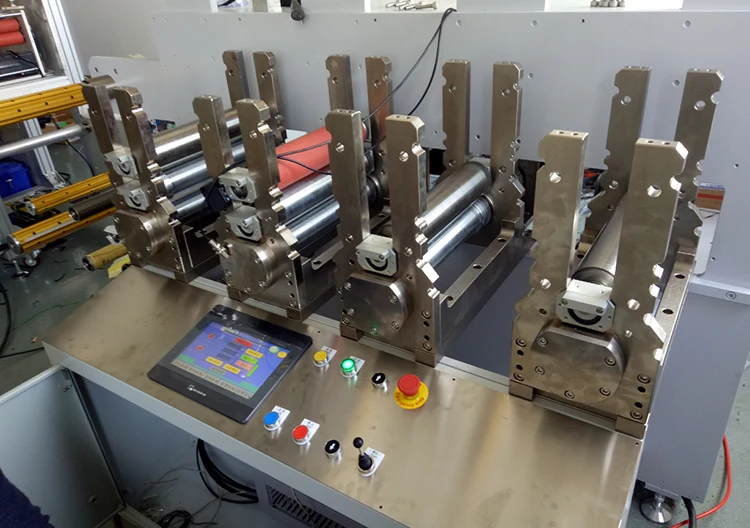

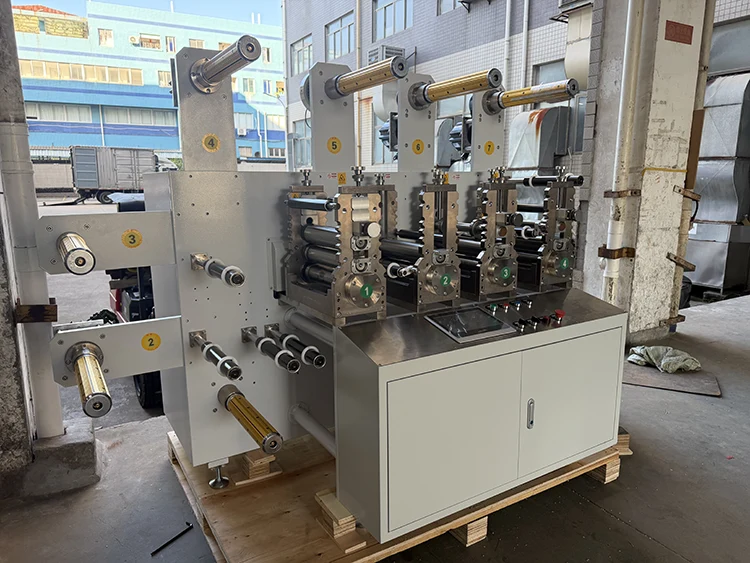

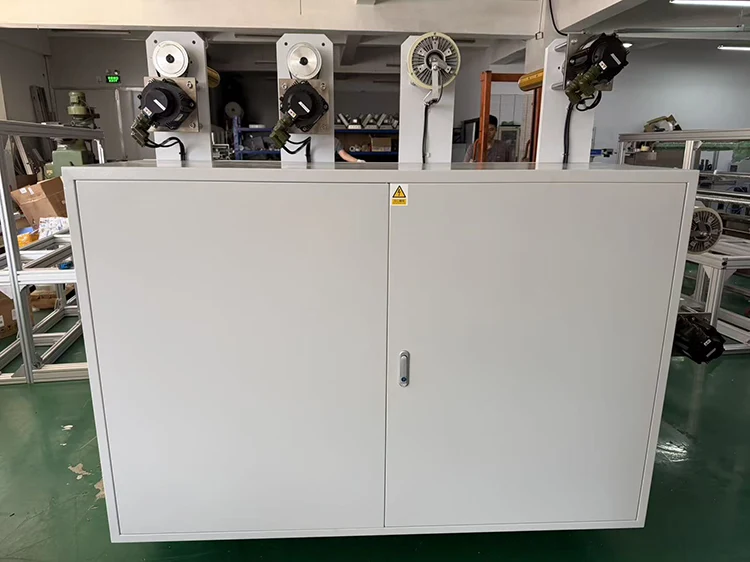

Máquina de producción de electrodos terapéuticos tipo alambre

Dimensión de comparación

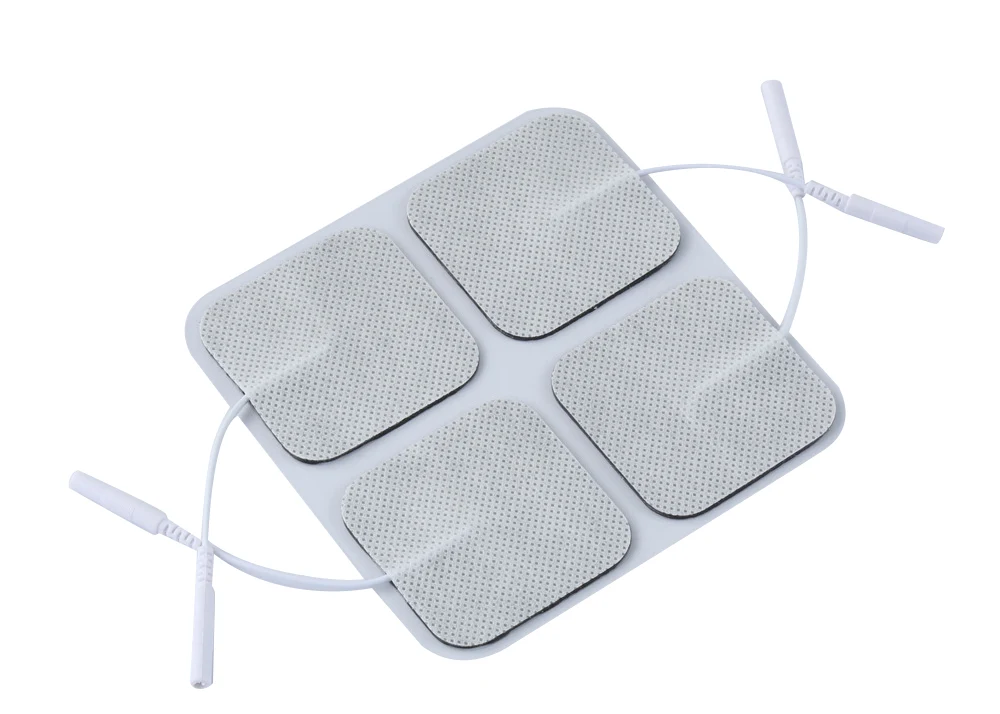

Equipos de producción de electrodos de fisioterapia cableados

Equipos de producción para electrodos de fisioterapia tipo botón.

Objetivos principales de procesamiento

Procese principalmente la conexión fija entre los cables conductores y las capas conductoras de los electrodos, lo que requiere una fijación estable de los terminales de los cables para evitar que se caigan durante el uso repetido.

Procesa principalmente la instalación y fijación de botones a presión (cierres a presión metálicos) en la lámina del electrodo, lo que requiere un posicionamiento preciso del botón para garantizar la coincidencia con el conector del instrumento de fisioterapia.

Equipo básico requerido

1. Máquina peladora y prensadora de cables

2. Equipos de prensado y laminación de capas conductoras de alambre.

3. Equipos de curado y sellado de terminales de cables.

4. Mecanismo de posicionamiento y corte de longitud de cable

1. Máquina remachadora y alimentadora automática de botones a presión

2. Dispositivo de posicionamiento y perforación de botones.

3. Equipo de detección de conexión conductora de botón metálico.

4. Mecanismo estabilizador de presión de instalación del botón.

Requisitos del proceso de conexión

El cable conductor debe combinarse firmemente con la capa conductora, generalmente mediante unión adhesiva conductora o fusión por prensado en caliente, el equipo debe controlar la temperatura, la presión y el tiempo de unión para garantizar una conductividad estable y evitar que la interfaz se oxide o se afloje.

El botón de presión de metal debe remacharse y fijarse en la lámina del electrodo, y se requiere el contacto conductor entre el botón y la capa conductora. El equipo necesita controlar la presión de remachado para evitar que el botón esté demasiado flojo para caerse o demasiado apretado para dañar la estructura del electrodo.

Requisitos de precisión de posicionamiento

Requisitos de precisión de posicionamiento bajos, lo principal es garantizar que el error de longitud de la línea saliente esté dentro del rango permitido y que el terminal no esté compensado.

Requisitos de alta precisión de posicionamiento, el error de posición central del botón generalmente debe controlarse dentro de ±0,5 mm para garantizar que pueda coincidir con precisión con el enchufe del instrumento de fisioterapia.

Diferencia de flujo de proceso de línea de producción

Preparación del material → revestimiento adhesivo conductor → posicionamiento de terminales de cable → unión por prensado en caliente → sellado de aislamiento → corte y conformado → prueba del producto terminado

Preparación del material → laminación de la capa conductora → punzonado de posicionamiento → alimentación con botón a presión → fijación por remachado → prueba conductiva → corte y conformado → prueba del producto terminado

Requisitos de prueba

Concéntrese en probar la resistencia a la tracción de la conexión del cable, la resistencia general del electrodo y el rendimiento de sellado del terminal para evitar la rotura del cable y un mal contacto durante el uso.

Concéntrese en probar la firmeza del remachado del botón a presión, la resistencia de conducción entre el botón y la capa conductora y el tamaño correspondiente del botón para garantizar que se pueda enchufar y retirar rápidamente con el instrumento de fisioterapia.

Eficiencia de producción

Menor eficiencia de producción, debido a que los pasos de procesamiento y posicionamiento del cable son engorrosos, generalmente entre un 10% y un 20% menos de producción por unidad de tiempo que el tipo botón.

Una mayor eficiencia de producción, la alimentación y el remachado automáticos con botones a presión pueden lograr una producción continua de alta velocidad, adecuada para la producción en masa a gran escala.

Costo del equipo

Relativamente más bajo, el equipo de procesamiento central tiene una estructura simple y la inversión en transformación personalizada es pequeña.

Relativamente más alto, requiere mecanismos de posicionamiento de alta precisión y sistemas de alimentación automática, y el precio de los juegos completos de equipos es aproximadamente entre un 15% y un 30% más alto que el de los equipos cableados.

Adaptabilidad a las especificaciones del producto

Gran adaptabilidad, puede producir láminas de electrodos de diferentes tamaños ajustando la longitud del cable y los parámetros de corte, y es conveniente cambiar la producción de productos con múltiples especificaciones.

Poca adaptabilidad, los diferentes tamaños de botones deben reemplazarse con los correspondientes moldes de alimentación y accesorios de posicionamiento, y el ajuste lleva mucho tiempo al cambiar las especificaciones del producto.
