¿Cómo puede una matriz neumática mejorar la precisión del corte y la eficiencia de la producción?

Junssen, un fabricante y proveedor de equipos de automatización con sede en China, ofrece servicios personalizadosneumáticomTroquel ciego áticoSoluciones para fabricantes que buscan calidad de corte constante, configuraciones de herramientas flexibles y procesamiento eficiente de materiales delgados y flexibles. Al utilizar aire comprimido para impulsar el mecanismo de corte, este tipo de troquel puede soportar operaciones de corte repetibles en la fabricación de envases, consumibles médicos, productos electrónicos y adhesivos. Seleccionar la estructura de herramientas, el espacio de corte y la configuración neumática adecuados ayuda a las empresas a mejorar la consistencia de la producción mientras gestionan los requisitos de mantenimiento y los costos operativos.

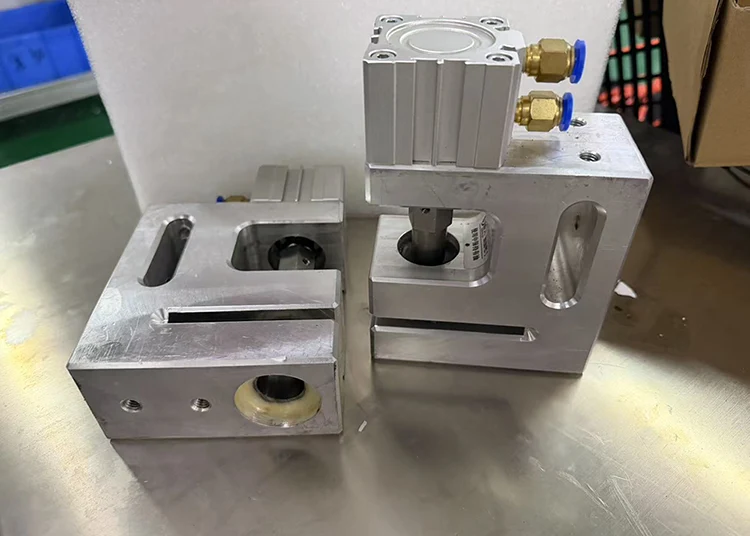

Una matriz de corte neumática es una herramienta de corte impulsada por aire comprimido que separa un componente requerido de una lámina, película u otro material adecuado. En comparación con las herramientas operadas manualmente, los sistemas neumáticos pueden reducir el esfuerzo manual repetitivo y respaldar la integración con el equipo de producción. Su valor práctico depende de las propiedades del material, la geometría de la pieza, el rendimiento requerido y el diseño de las herramientas. Esta guía explica cómo funciona el corte neumático, para qué materiales e industrias sirve, cómo se compara con métodos de corte alternativos y qué deben evaluar los compradores antes de adquirir una solución personalizada de un fabricante como Junssen.

Tabla de contenido

1. ¿Qué es una matriz de obturación neumática?
2. ¿Cómo funciona el proceso de supresión?
3. ¿Cuáles son los principales beneficios?
4. ¿Qué materiales e industrias pueden utilizarlo?
5. ¿Cómo se compara con otros métodos de corte?
6. ¿Cómo se selecciona el troquel adecuado?
7. ¿Cómo se puede mantener el rendimiento de corte?
8. Preguntas frecuentes
9. Conclusión

1. ¿Qué es una matriz ciega neumática?

Un troquel de corte neumático es una herramienta de corte especializada que utiliza aire comprimido para accionar un punzón o mecanismo de corte. Su objetivo principal es cortar un componente con un contorno definido a partir de una hoja más grande o de un material continuo. En una operación de corte típica, la pieza separada es el producto deseado, mientras que el material circundante se convierte en desecho o en un resto reutilizable.

Los componentes principales suelen incluir un cilindro neumático, un punzón, una matriz, componentes de guía y una base de soporte. Dependiendo de la aplicación, la herramienta puede montarse en una prensa fija o configurarse para una configuración de producción dedicada o móvil adecuada. Junssen describe su troquel de corte neumático como una solución compacta y ligera que puede adaptarse a diferentes disposiciones de producción.

Otra ventaja práctica es la flexibilidad de las herramientas. Cuando las dimensiones del producto o las posiciones de los orificios cambian, se puede reemplazar una especificación de punzón y matriz compatible sin reconstruir todo el conjunto. La viabilidad exacta depende del diseño de las herramientas y de la nueva geometría del producto.

Es importante distinguir el corte del punzonado ordinario. El corte produce una pieza separada con un perfil exterior definido, mientras que el punzonado generalmente crea un agujero o abertura en el material que permanece prácticamente intacto. Algunos sistemas de producción combinan ambas funciones cuando el diseño de la pieza así lo requiere.

2. ¿Cómo funciona el proceso de supresión?

El principio de funcionamiento es sencillo: el aire comprimido genera el movimiento del cilindro, el elemento de corte aplica fuerza a la pieza de trabajo y la geometría de la matriz determina el perfil resultante. La operación exitosa requiere coordinación entre el sistema neumático, la separación de herramientas, el posicionamiento del material y el ciclo de la máquina.

Secuencia operativa típica

1. Prepare la pieza de trabajo:Confirme el tipo de material, el espesor, las dimensiones y el estado de la superficie.
2. Colocar el material:Alinee la hoja, película o componente flexible con la ubicación de corte prevista.
3. Asegure la pieza de trabajo:Utilice guías, accesorios o dispositivos de posicionamiento adecuados para minimizar el movimiento durante el corte.
4. Activar el mecanismo neumático:Suministre aire comprimido dentro del rango operativo especificado del equipo para impulsar la carrera de corte.
5. Separe el componente terminado:El punzón y troquel cortan el material según el perfil diseñado.
6. Inspeccionar el resultado:Verifique las dimensiones, la calidad de los bordes, la deformación y la consistencia en ciclos repetidos.
7. Limpiar y mantener las herramientas:Elimine los residuos e inspeccione las superficies de corte antes de continuar con la producción.

Para la producción automatizada, la matriz puede integrarse con un controlador de máquina, un mecanismo de posicionamiento o un sistema de alimentación de material. Antes de la integración, los fabricantes deben verificar la sincronización de la carrera, el espacio de instalación disponible, la compatibilidad del control y la fuerza de corte requerida.

3. ¿Cuáles son los principales beneficios del borrado neumático?

Resultados de corte consistentes

Cuando las herramientas se diseñan y mantienen correctamente, un sistema de corte neumático puede producir formas de componentes repetibles en todas las series de producción. Para lograr este resultado son esenciales un posicionamiento preciso del material, una distancia de corte adecuada y una salida neumática estable. La tolerancia dimensional real debe establecerse para cada aplicación en lugar de asumirse únicamente a partir del método de accionamiento.

Configuración de equipo compacto

Los mecanismos neumáticos pueden proporcionar una alternativa práctica para aplicaciones que no requieren una unidad de potencia hidráulica compleja. Un conjunto compacto puede simplificar la instalación en un área de producción existente, aunque el espacio total depende de los accesorios, las protecciones, los componentes de preparación del aire y los requisitos de manejo de materiales.

Reducción de preocupaciones sobre el fluido hidráulico

Debido a que el actuador utiliza aire comprimido en lugar de aceite hidráulico como medio impulsor, el sistema evita las fugas de fluido hidráulico asociadas con los circuitos de potencia hidráulica. Esto puede resultar ventajoso en entornos de producción que manipulan películas sensibles, materiales adhesivos o componentes consumibles médicos. Sin embargo, la limpieza del aire comprimido, los requisitos de lubricación y los controles de contaminación deben evaluarse de acuerdo con el proceso de producción específico.

Configuraciones de herramientas flexibles

Diferentes formas de productos pueden requerir diferentes punzones, aberturas de matriz o perfiles de corte. Un sistema de herramientas bien planificado puede hacer que los cambios de productos sean más manejables, particularmente cuando los componentes de reemplazo están diseñados para ser compatibles con el conjunto existente.

Potencial para operación automatizada

El corte neumático se puede incorporar en equipos automatizados o semiautomáticos apropiados. Los enclavamientos, las protecciones, el control de la presión y otros dispositivos de seguridad pueden ayudar a controlar el acceso al área de corte. Estas salvaguardas deben seleccionarse y validarse para la máquina real; El accionamiento neumático por sí solo no garantiza la seguridad del operador.

4. ¿Qué materiales e industrias pueden utilizarlo?

La idoneidad de una matriz de corte neumática depende del espesor, la dureza, la elasticidad, las propiedades de la superficie y la resistencia al corte del material. Es particularmente útil para materiales delgados y flexibles seleccionados, siempre que la geometría de la herramienta y la fuerza disponible sean apropiadas.

Estos ejemplos son posibilidades de aplicación, no una garantía de que un troquel estándar pueda procesar todos los materiales enumerados. Los compuestos multicapa, los sustratos abrasivos, las piezas de trabajo gruesas y los metales duros pueden requerir una estructura de corte diferente o una máquina más potente. Una muestra del material y un dibujo del producto ayudan a determinar la viabilidad antes de fabricar las herramientas.

5. ¿Cómo se compara con otros métodos de corte?

La elección entre corte neumático, punzonado neumático y corte hidráulico depende de si el resultado deseado es un componente separado, un agujero o un corte a través de un perfil de material. Los compradores deben comparar el proceso previsto en lugar de tratar estos métodos como intercambiables.

A menudo vale la pena evaluar un troquel de corte neumático cuando la pieza de trabajo es adecuada para el corte neumático y la fuerza requerida se puede aplicar dentro de los límites operativos del sistema. El equipo hidráulico puede ser más apropiado para aplicaciones de servicio más pesado, mientras que un troquel de punzonado es generalmente la mejor opción cuando el objetivo principal es crear aberturas.

Para obtener más información sobre herramientas relacionadas, revise las soluciones de troqueles de corte y las opciones de troqueles de corte y perforación de Junssen.

6. ¿Cómo se selecciona el troquel adecuado?

Comprar un troquel basándose únicamente en el precio puede provocar retrabajos innecesarios, mala calidad de los bordes o incompatibilidad con el equipo existente. Un enfoque más confiable es definir los requisitos de producción antes de solicitar una cotización.

Criterios esenciales de evaluación

• Especificación de materiales:Identificar el sustrato, espesor, dureza, elasticidad y si contiene múltiples capas.
• Geometría de la pieza:Suministre dibujos que muestren el perfil exterior, las dimensiones, los recortes y las tolerancias críticas.
• Fuerza de corte requerida:Confirme la fuerza necesaria para el material y la geometría, luego verifique la capacidad del cilindro y la presión de funcionamiento.
• Volumen de producción:Explique el resultado esperado, la frecuencia del ciclo, la duración del turno y el nivel de automatización planificado.
• Compatibilidad del equipo:Proporcione las dimensiones de montaje, el espacio disponible, los requisitos de control y los detalles de la máquina host.
• Expectativas de calidad:Especifique rebabas aceptables, deformación de bordes, variación dimensional y métodos de inspección.
• Acceso de mantenimiento:Compruebe si los componentes de corte se pueden inspeccionar, limpiar, reemplazar o reafilar de manera eficiente.

La información del producto de Junssen indica que su troquel de corte neumático es compacto y liviano y puede admitir diferentes configuraciones de producción. El diseño apropiado aún debe confirmarse con los dibujos, muestras y especificaciones de la máquina del comprador.

Para una consulta sobre herramientas personalizadas, prepare un paquete que contenga el dibujo del producto, los datos del material, las imágenes de muestra, el resultado objetivo y los requisitos de instalación. Estos detalles permiten al proveedor evaluar el diseño con mayor precisión e identificar posibles limitaciones antes de que comience la producción.

7. ¿Cómo se puede mantener el rendimiento de corte?

El mantenimiento de rutina ayuda a preservar la calidad de los bordes, reducir el tiempo de inactividad no planificado y extender la vida útil de las herramientas. El intervalo de mantenimiento real debe reflejar la frecuencia de operación, las características del sustrato y las instrucciones del fabricante.

Prácticas de mantenimiento recomendadas

1. Inspeccionar los bordes cortantes:Busque astillas, desgaste, deformación o falta de brillo que puedan afectar el perfil terminado.
2. Verifique la holgura del troquel:Confirme que el punzón y la matriz sigan coincidiendo adecuadamente para el material que se está procesando.
3. Restos de material limpio:Elimine restos, depósitos de adhesivo, polvo y otras acumulaciones que puedan interferir con el movimiento de la herramienta.
4. Examinar el suministro neumático:Verifique la estabilidad de la presión, la calidad del aire, los tubos y las conexiones en busca de fugas o daños.
5. Lubrique como se especifica:Mantenga las mangas guía y los componentes móviles de acuerdo con las instrucciones del fabricante del equipo.
6. Verifique los sujetadores y la alineación:Inspeccione los puntos de montaje, guías y accesorios, especialmente después de un cambio de herramientas.
7. Resultados de mantenimiento récord:Realice un seguimiento de los defectos de corte, los reemplazos de componentes y los intervalos de servicio para identificar problemas recurrentes.

No se debe utilizar una presión de aire excesiva para compensar un filo desafilado o una matriz mal diseñada. Operar más allá de los límites especificados puede acelerar el desgaste y dañar los componentes internos. Antes del mantenimiento, aísle la fuente de energía neumática, libere la presión almacenada y siga los procedimientos de seguridad y bloqueo aplicables.

Si aparecen rebabas o cortes incompletos, primero verifique la posición del material, la condición del filo, el espacio libre y la estabilidad neumática. Los ajustes deben basarse en la inspección y las recomendaciones del fabricante de herramientas en lugar de solo prueba y error.

8. Preguntas frecuentes

P1: ¿Cuál es el propósito principal de una matriz de corte neumática?

Una matriz de corte neumática utiliza aire comprimido para impulsar un mecanismo de corte que separa un componente de una hoja, película u otro sustrato adecuado más grande. Se utiliza cuando los fabricantes necesitan formas repetibles y dimensiones de piezas consistentes.

P2: ¿Qué materiales puede procesar un troquel ciego neumático?

Dependiendo del diseño del troquel y de la fuerza de corte disponible, los materiales adecuados pueden incluir películas plásticas, papel, telas no tejidas, laminados adhesivos, espuma, caucho, silicona y materiales aislantes seleccionados. La compatibilidad debe verificarse para el espesor del material específico y la geometría de la pieza.

P3: ¿Cuál es la diferencia entre suprimir y perforar?

El corte normalmente produce una pieza separada que se convierte en el componente terminado requerido. El punzonado generalmente crea un agujero o abertura, y el resto extraído se trata como desecho. El proceso correcto depende del diseño del producto.

P4: ¿Puede Junssen personalizar un troquel de corte neumático?

Junssen ofrece soluciones de herramientas de corte para diferentes requisitos de producción. Los compradores pueden enviar dibujos, muestras, especificaciones de materiales y detalles del equipo para una evaluación técnica. La configuración final depende de la aplicación y de los requisitos de diseño confirmados.

P5: ¿Qué factores afectan la vida útil de una matriz ciega?

La dureza y abrasividad del material, la holgura de corte, el estado de los bordes, la alineación, la presión de funcionamiento, la frecuencia de producción y las prácticas de mantenimiento influyen en la vida útil. La inspección regular y el servicio oportuno ayudan a reducir el desgaste prematuro.

P6: ¿Cómo pueden los fabricantes reducir las rebabas y mejorar la calidad del corte?

Utilice un espacio libre adecuado entre el punzón y la matriz, mantenga los bordes cortantes afilados, asegure la pieza de trabajo y mantenga estable el suministro neumático. Las propiedades del material y la geometría de la herramienta deben evaluarse juntas cuando se producen defectos de corte recurrentes.

P7: ¿Qué información debo proporcionar al solicitar una cotización?

Proporcione el dibujo del producto, el tipo y espesor del sustrato, las dimensiones y tolerancias objetivo, el volumen de producción esperado, las especificaciones de la máquina anfitriona y cualquier requisito especial de seguridad o automatización. Las muestras también pueden ayudar a aclarar el comportamiento del material.

9. Conclusión

Una matriz de corte neumática bien diseñada puede ayudar a los fabricantes a producir componentes con formas consistentes y, al mismo tiempo, respaldar disposiciones de herramientas flexibles y flujos de trabajo de producción eficientes. Su idoneidad depende del material, la geometría de corte, la fuerza requerida, la compatibilidad de la máquina y el rendimiento esperado. Unas especificaciones cuidadosas y un mantenimiento rutinario son esenciales para un funcionamiento fiable.

Ya sea que esté desarrollando consumibles médicos, componentes de embalaje flexible, productos adhesivos o piezas industriales de precisión, Junssen puede ayudarle a evaluar sus requisitos de herramientas y explorar una configuración adecuada. Visite la página del producto Troquel de corte neumático para obtener más información, revisar las soluciones de herramientas y automatización relevantes, ycontáctanoscon sus dibujos, detalles de materiales y objetivos de producción para discutir una solución personalizada para su aplicación.
