Máquina troqueladora de hidrogel

Junssen es un fabricante de máquinas troqueladoras redondas. La máquina troqueladora de hidrogel es un equipo especializado que realiza un procesamiento de troquelado continuo en materiales tipo rollo mediante la rotación de rodillos troqueladores circulares. Pertenece a la subcategoría de equipos de procesamiento postimpresión en el sector de maquinaria para la industria ligera.

Estructura

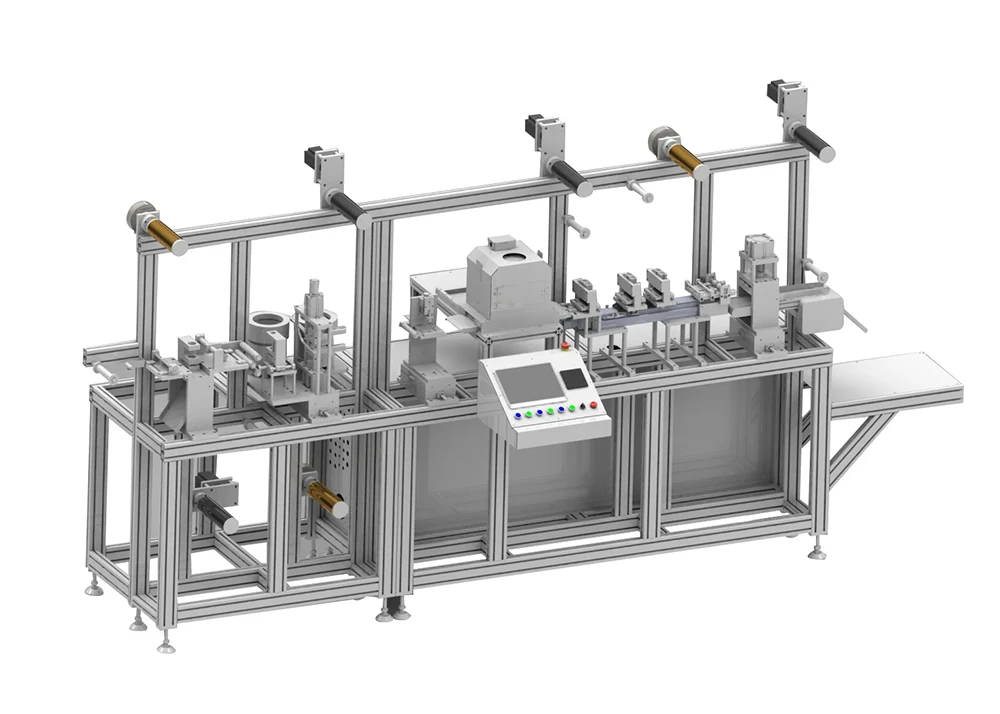

La estructura general de la máquina troqueladora rotativa consta de seis partes principales: unidad de desenrollado, unidad de tracción de alimentación, unidad principal de troquelado, unidad de descarga de residuos, unidad de bobinado/rebanado y unidad de control eléctrico. Cada unidad contiene múltiples componentes subfuncionales. Los componentes de la máquina troqueladora rotativa de estaciones múltiples trabajan en colaboración para lograr un procesamiento continuo.

1. Unidad de desenrollado

La unidad de desenrollado sirve como puerto de entrada de materia prima para el equipo. Su función principal es alimentar de manera constante el material en rollo a procesar, evitando fluctuaciones de tensión que podrían afectar la precisión del troquelado. Dependiendo de la forma de la materia prima, existen dos tipos de estructuras: desenrollado de un solo rollo y desenrollado de varios rollos:

2. Unidad de control de alimentación y tensión

La unidad de control de alimentación y tensión es responsable de transportar constantemente el material desde la unidad de desenrollado hasta la estación de troquelado. Su función principal es eliminar las fluctuaciones en la tensión de desenrollado, asegurando que el material que ingresa a la estación de troquelado mantenga una tensión constante y una velocidad de alimentación estable.

3. Unidad principal de troquelado

La unidad principal de troquelado es la unidad de procesamiento central de una máquina troqueladora rotativa; Todas las operaciones de troquelado y conformado se realizan aquí. Sus componentes principales incluyen el rodillo de troquel, el rodillo de respaldo, el mecanismo de ajuste de presión y el cuerpo del porta troquel.

4. Unidad de Eliminación de Residuos

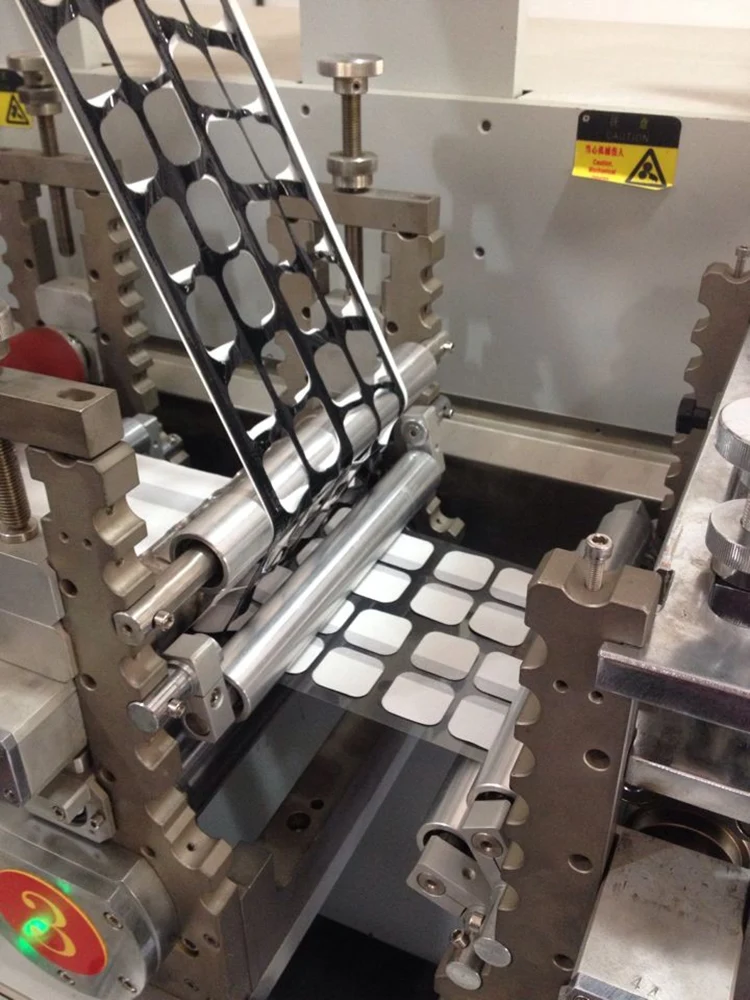

Una vez finalizado el troquelado, se debe separar el exceso de material de desecho del producto terminado y eliminarlo. Dependiendo de la forma de los residuos, las unidades de eliminación de residuos se clasifican en dos tipos: eliminación de residuos de borde y eliminación de residuos de orificio interior.

5. Unidad de bobinado/corte

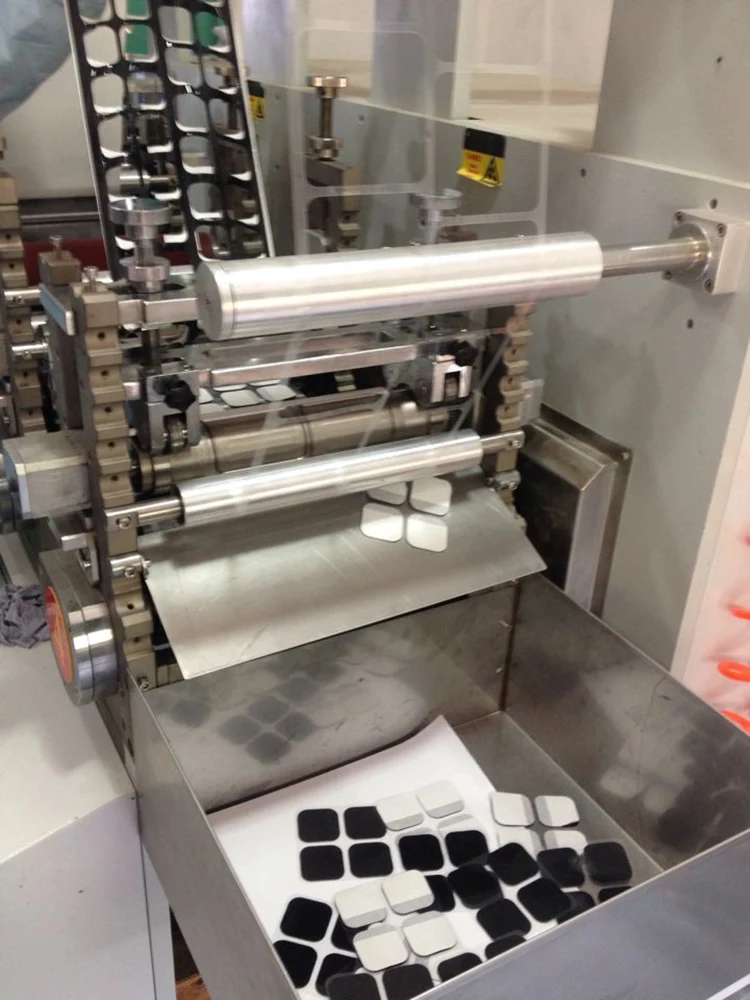

Después de la eliminación de residuos, el producto terminado puede salir de dos maneras dependiendo de los requisitos.

6. Unidad de control eléctrico

La unidad de control eléctrico actúa como el "cerebro" del equipo, coordinando el funcionamiento de todos los componentes y controlando la precisión y velocidad del procesamiento.

Función componente

La unidad de desenrollado es el puerto de entrada de materias primas al equipo. Su función principal es liberar constantemente los rollos de materia prima a procesar, evitando fluctuaciones de tensión de los rollos que puedan afectar la precisión del troquelado. Según la forma de las materias primas, se divide en estructuras de desenrollado de un solo rodillo y de desenrollado de varios rodillos. El marco de desenrollado se divide en tipo fijo y tipo de expansión por aire. Por lo general, se combina con un freno de polvo magnético para lograr el control de la tensión. El eje de expansión de aire depende de la presión del aire para controlar la expansión de la chaveta para fijar el núcleo del rollo del material. Durante el reemplazo del material, se libera la presión para retirar rápidamente el núcleo. La eficiencia de reemplazo es mucho mayor que la del eje de tipo fijo. El controlador de tensión se divide en tensión manual y tensión automática. La troqueladora de láminas de gel conductivo utiliza un control automático de tensión de frecuencia vectorial, que puede ajustar el par de frenado en tiempo real de acuerdo con el cambio en el diámetro de desenrollado del rollo para mantener una tensión de desenrollado constante y evitar que el material se rompa debido a una tensión excesiva en materiales gruesos o que se arrugue debido a una tensión insuficiente en materiales delgados.

Tecnología de procesamiento

El troquelado con cuchilla circular consta principalmente de procesos de corte completo y medio corte. Son adecuados para Líneas de Conversión de Geles Médicos:

1. Proceso de corte completo: Corta completamente el material. Se utiliza principalmente para el procesamiento de conformado en el exterior del producto terminado. La presión de troquelado debe ser precisa para garantizar que se puedan cortar todas las posiciones y se debe evitar una presión excesiva para evitar daños al rodillo inferior y reducir la vida útil de la herramienta de corte.

2. Proceso de medio corte: Solo corta la capa superior del material. No requiere cortar el papel antiadherente ni la película base. Es el método de procesamiento más utilizado. Se requiere que la precisión de la regulación de la presión del equipo sea alta y la profundidad del troquelado debe ser uniforme para evitar problemas como un corte incompleto o un corte del papel antiadherente.

Solicitud

1. Producción de consumibles médicos, productos como parches para aliviar la fiebre de niños y adultos, parches de compresas frías para deportes, parches de compresas frías para reducir la hinchazón postoperatoria, parches refrescantes para muñecas/tobillos, parches para aliviar el dolor lumbar, cuello y hombros, parches de compresas frías para articulaciones, parches para aliviar el reumatismo, parches para aliviar los músculos deportivos, apósitos humectantes para heridas de hidrogel, parches estériles para úlceras, parches hidratantes y reparadores de quemaduras, parches para desvanecer cicatrices médicas, parches para acné, relajación de piernas parches para venas varicosas, parches de administración transdérmica de medicamentos en puntos de acupuntura, etc.

2. Fábrica de cosméticos y cosméticos para el cuidado personal, que produce parches de gel para el cuidado de los ojos, mascarillas, mascarillas para labios, parches para puntos negros, etc.

3. Fábrica de productos para el cuidado de la salud en el hogar, parches de gel de agua repelentes de mosquitos, parches oculares de compresas frías para calmar el sueño, almohadillas de gel de agua refrescantes y amortiguadoras de moxibustión, parches de fibra moldeadores y adelgazantes, parches de gel de agua de compresas frías para mareos, etc.

4. Las tiendas minoristas de electrónica 3C, los talleres de reparación de teléfonos móviles, los mostradores de recubrimiento de películas de los centros comerciales, los supermercados de accesorios para teléfonos móviles, la máquina cortadora de parches de hidrogel pueden cortar películas protectoras flexibles de hidrogel de TPU, películas suaves curvadas de hidrogel de pantalla completa para teléfonos móviles, películas protectoras flexibles para tabletas/relojes/auriculares, adhesivos para la parte posterior del cuerpo y parches de protección de hidrogel para lentes.

5. Industrias emergentes y escenarios de nichos electrónicos flexibles, almohadillas conductoras de hidrogel de circuito flexible, películas de gel de electrodos en contacto con la piel para dispositivos portátiles; parches de hidrogel biocompatibles para equipos de detección deportiva, parches de electrodos de gel conductor para instrumentos de fisioterapia; Películas portadoras de hidrogel para cultivo biológico de laboratorio, almohadillas de gel en contacto con la piel para equipos de seguimiento médico.

Preguntas frecuentes

1. ¿Para qué se utiliza una máquina troqueladora de hidrogel?

Una máquina troqueladora de hidrogel está diseñada para cortar y dar forma con precisión a materiales de hidrogel utilizados en productos médicos, sanitarios, electrónicos y portátiles. Ayuda a los fabricantes a lograr tamaños consistentes, bordes limpios y una producción eficiente.

2. ¿Qué tipos de materiales de hidrogel pueden procesarse con este equipo?

La máquina es adecuada para procesar diversos materiales de hidrogel, incluidas láminas de hidrogel médico, películas conductoras de hidrogel, almohadillas adhesivas de hidrogel y otros materiales flexibles a base de gel con diferentes espesores y estructuras.

3. ¿Qué productos se pueden fabricar con este equipo?

El equipo se puede utilizar para producir electrodos de hidrogel, parches médicos, parches para el cuidado de la piel, componentes de sensores portátiles y otros productos de hidrogel personalizados según los diferentes requisitos de aplicación.

4. ¿Cómo garantiza la máquina la precisión del corte de materiales de hidrogel?

El equipo utiliza un posicionamiento preciso y sistemas de alimentación estables para mantener un rendimiento de corte constante. El ajuste de presión adecuado y las herramientas de corte personalizadas ayudan a lograr bordes suaves y dimensiones precisas del producto.

5. ¿Puede la máquina manejar diferentes formas y tamaños de productos de hidrogel?

Sí. Al cambiar los troqueles de corte y ajustar los parámetros de producción, la máquina puede procesar varias formas, tamaños y diseños para cumplir con los diferentes requisitos de productos de los clientes.

6. ¿El equipo es adecuado para producción personalizada y diferentes volúmenes de pedidos?

Sí. La máquina es adecuada tanto para productos personalizados como para producción por lotes. Junssen puede proporcionar configuraciones de equipos basadas en las características del material, la capacidad de producción y las necesidades de aplicaciones específicas.

7. ¿Junssen proporciona soporte técnico y servicio posventa?

Sí. Junssen brinda soporte técnico profesional, orientación para la instalación de equipos, capacitación operativa y soluciones personalizadas para ayudar a los clientes a mantener un rendimiento de producción estable.
