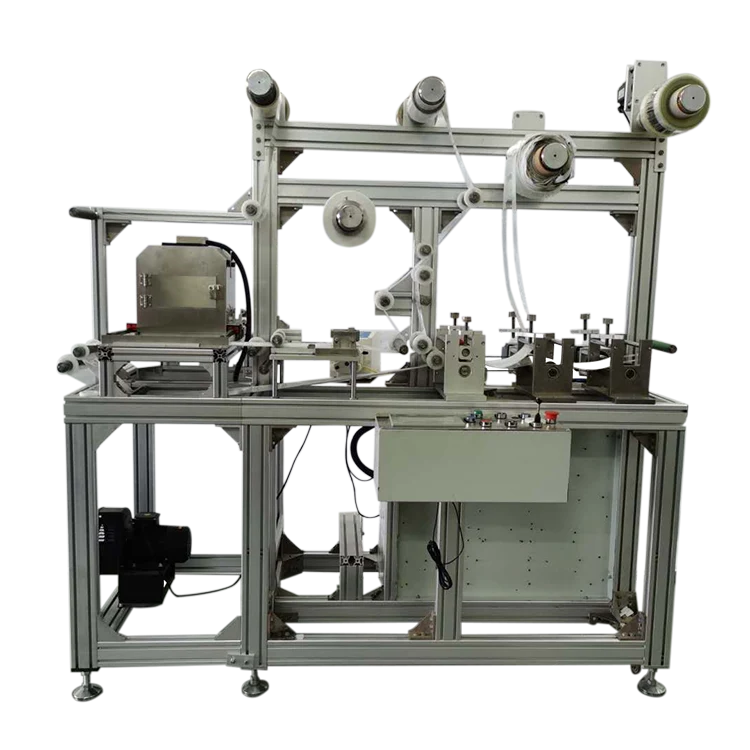

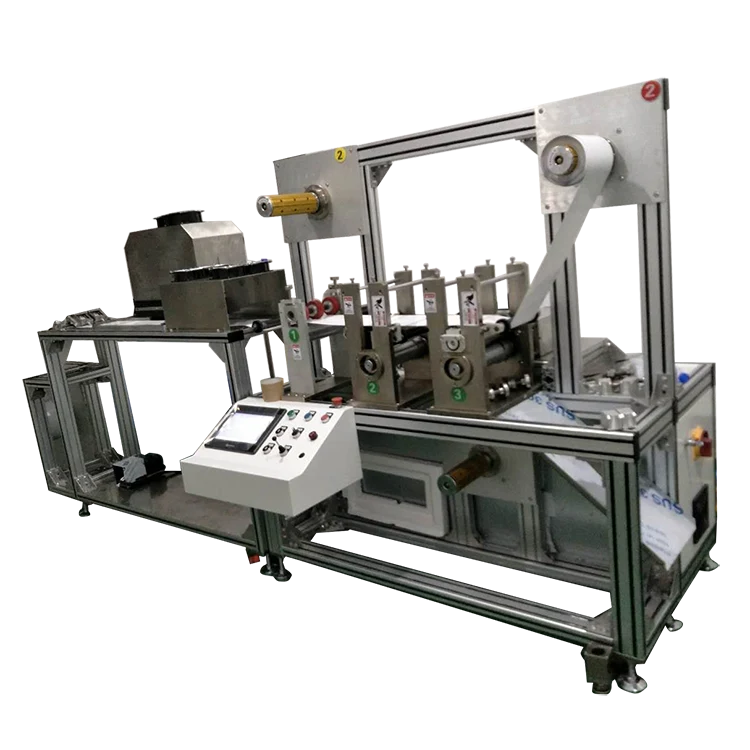

Máquina de producción de electrodos de ECG con pestaña de recubrimiento en línea

Los equipos de Junssen se someten a pruebas estrictas antes de su envío. ¡Los clientes interesados ​​pueden contactarnos para solicitar una cotización! La máquina de producción de electrodos de ECG con pestaña de recubrimiento en línea es de tamaño compacto y fácil de operar. El equipo está equipado con un mecanismo de recubrimiento que aplica directamente el recubrimiento, lo cura y luego realiza la forma y el troquelado del producto terminado. La velocidad de producción del equipo se puede ajustar según el efecto de curado del hidrogel.

Proceso de producción

Máquina para fabricar electrodos con lengüeta de ECG: Desenrollado del material base - Hidrogel conductor - Curado UV - Conjunto de fijación - Troquelado de formas - Producto terminado y bobinado

1. Desenrollado del material base

El desenrollado del material base es el paso preparatorio inicial de todo el proceso de producción, cuyo objetivo es alimentar de manera estable la materia prima en bruto enrollada a la línea de procesamiento posterior. El material base suele estar preenrollado sobre un eje central rígido, inflable o mecánico, que está montado en una estación de desenrollado con control automático de tensión ajustable. Antes del desenrollado formal, los operadores calibrarán la posición del material base a través de sistemas de control de posición de borde (EPC) para corregir la desviación y garantizar que el material base ingrese a los procesos posteriores en una línea central consistente y precisa (Configuraciones opcionales). El sistema de control automático de tensión mantiene una fuerza de tracción constante sobre el material base durante el desenrollado, evitando problemas como arrugas sueltas o deformaciones por estiramiento excesivo que afectarían la precisión del procesamiento posterior. Para diferentes tipos de materiales base (como películas de PET flexibles, telas no tejidas o sustratos de espuma), la velocidad de desenrollado y los parámetros de tensión se ajustan de antemano para que coincidan con la velocidad de procesamiento de los procedimientos posteriores, garantizando una producción continua e ininterrumpida.

2. Curado UV

Una vez completado el recubrimiento conductor, el material base recubierto húmedo ingresa inmediatamente al túnel de curado UV para completar un curado y formación rápidos. El curado UV es una tecnología de curado energético eficiente: bajo la irradiación de luz ultravioleta de alta intensidad con una longitud de onda específica (generalmente 200-400 nm), el fotoiniciador en la fórmula del recubrimiento conductor se descompone para generar radicales libres, lo que inicia la polimerización reticulante de aglutinantes poliméricos, convirtiendo el recubrimiento líquido en una película conductora sólida y fuertemente unida en decenas de segundos o incluso segundos. El sistema de curado UV está equipado con lámparas UV de potencia ajustable y dispositivos de control de temperatura, que pueden ajustar la intensidad de la irradiación y la velocidad de la línea según el espesor del recubrimiento y la composición de la fórmula para evitar un curado incompleto o un curado excesivo quebradizo. En comparación con el secado térmico, el curado UV tiene las ventajas de una velocidad de procesamiento rápida, un bajo consumo de energía y un tamaño reducido, y no causará una deformación excesiva de los materiales base sensibles al calor, al tiempo que garantiza la fuerza de unión entre el recubrimiento conductor y el material base, y la estabilidad de la estructura de la red conductora.

3. Troquelado de formas

El troquelado de formas es un paso del procesamiento de conformado que corta el producto semiacabado integrado ensamblado en la forma y el tamaño geométricos especificados de acuerdo con los requisitos de diseño del producto. Este paso utiliza una máquina troqueladora plana de precisión o una máquina troqueladora rotativa combinada con un troquel de regla de acero afilado hecho a medida (o un equipo de troquelado láser para formas finas y complejas). Bajo la presión establecida y la velocidad de alimentación, el troquel corta completamente las capas funcionales y el material base (o completa el medio corte según los requisitos, reteniendo la capa protectora de respaldo) y elimina el exceso de material de esqueleto de desecho mientras se descarga automáticamente. El troquelado de alta precisión garantiza que el error dimensional del producto se controle dentro de un rango de tolerancia muy pequeño y que el filo sea liso sin rebabas, delaminación o deformación por rebabas, lo que cumple con los requisitos de ensamblaje y uso del producto final. Para productos con estructuras internas complejas, como orificios de posicionamiento huecos y contornos de formas especiales, se utiliza el troquelado progresivo de múltiples estaciones para completar todos los procesos de conformado al mismo tiempo para garantizar la eficiencia y precisión del procesamiento.

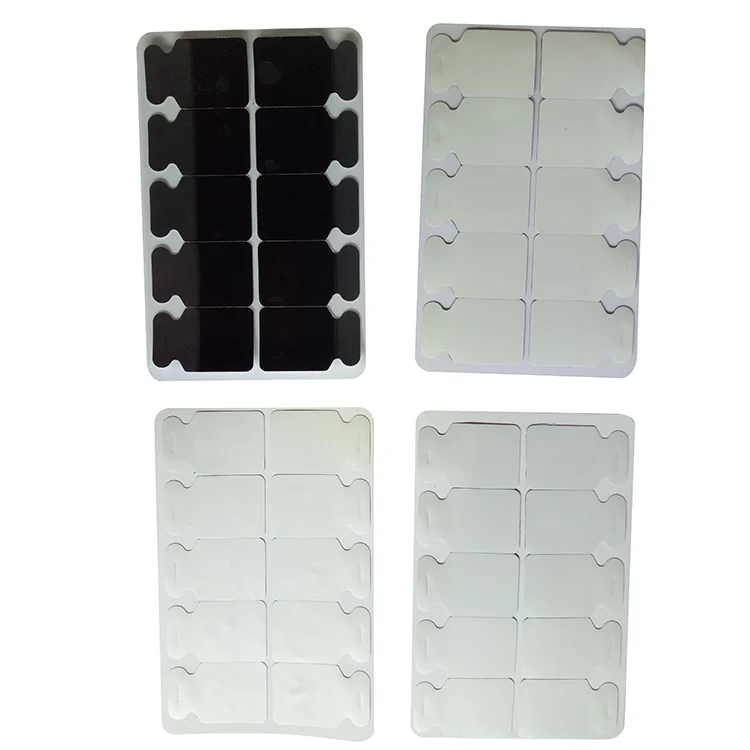

4. Producto terminado y bobinado

El producto terminado y el bobinado es el procedimiento final de todo el proceso de producción de productos terminados en rollo. Después del moldeo por troquelado, los productos terminados se inspeccionan a través de sistemas de inspección automática en línea, que detectan y marcan productos defectuosos con dimensiones no calificadas, recubrimiento deficiente, piezas faltantes o defectos de rebabas. Luego, los productos terminados calificados se enrollan cuidadosamente en un eje central de empaque específico a través de una estación de bobinado automático. De manera similar al paso de desenrollado, la estación de bobinado también adopta control automático de tensión y dispositivos de alineación de bordes limpios para garantizar que el rollo de producto terminado enrollado esté limpio, apretado, sin arrugas ni desviaciones, lo cual es conveniente para el transporte, almacenamiento y uso posterior. Para productos terminados en forma de lámina, este paso contará y apilará automáticamente las láminas terminadas troqueladas y luego ingresará al empaque; para productos terminados enrollados, una vez completado el bobinado, el rollo se etiqueta con la especificación del producto, el número de lote y la fecha de producción, y luego se sella y se empaqueta para su almacenamiento y entrega.

Principios básicos

Este equipo emplea un proceso integrado, continuo y de recubrimiento y conformado en línea, eliminando el modelo tradicional de procesamiento segmentado fuera de línea que involucra preparación de adhesivo, laminación y troquelado. Toda la línea de producción utiliza un sustrato en rollo como soporte y, siguiendo una ruta de flujo de material unificada, completa secuencialmente las operaciones continuas y totalmente automatizadas de desenrollado, recubrimiento en línea de adhesivo conductor, curado UV, troquelado de alta precisión y rebobinado de productos terminados; Todo el proceso es coordinado y controlado por un PLC junto con sistemas de control de circuito cerrado para guía, tensión y espesor de la banda, completando la transformación de productos semiacabados de electrodos de ECG en productos terminados en una sola pasada. Esto garantiza un espesor constante de la capa adhesiva conductora, dimensiones de posicionamiento precisas y una conductividad eléctrica uniforme desde el principio.

Comparación de la máquina de electrodos de lengüeta de ECG de pegado en línea Junssen frente al equipo tradicional fuera de línea

Preguntas frecuentes

1. ¿Para qué se utiliza una máquina de producción de electrodos de ECG con pestaña de recubrimiento en línea?

Una máquina de producción de electrodos de ECG con lengüeta de recubrimiento en línea está diseñada para la producción automática de electrodos de ECG con lengüeta. Combina procesos continuos de alimentación de material, recubrimiento, corte y ensamblaje para ayudar a los fabricantes a lograr una producción de electrodos eficiente y consistente.

2. ¿Cuáles son las ventajas del proceso de recubrimiento en línea?

El proceso de recubrimiento en línea permite la aplicación continua y precisa de gel conductor o materiales adhesivos durante la producción. Ayuda a mejorar la consistencia del recubrimiento, reducir el desperdicio de material y mantener la calidad estable del producto.

3. ¿Qué materiales puede procesar este equipo?

La máquina puede procesar diversos materiales utilizados en la fabricación de electrodos de ECG, incluidos gel conductor, capas adhesivas, sustratos de espuma, películas conductoras y componentes de lengüetas. La compatibilidad del material se puede ajustar según los requisitos específicos del producto.

4. ¿Cómo mejora este equipo la eficiencia de la producción?

Al integrar múltiples pasos de producción en un proceso automatizado, el equipo reduce la manipulación manual, mejora la velocidad de procesamiento y garantiza una producción estable. Es adecuado para fabricantes que requieren una producción en masa confiable de electrodos de ECG.

5. ¿Puede la máquina admitir diferentes diseños y especificaciones de electrodos?

Sí. El equipo se puede configurar según diferentes tamaños, formas y requisitos de producción de electrodos. Se pueden proporcionar moldes y parámetros de producción personalizados para satisfacer las diferentes aplicaciones de los clientes.

6. ¿Cómo garantiza la máquina la precisión del recubrimiento y la consistencia del producto?

El equipo utiliza un sistema de recubrimiento controlado para mantener una aplicación uniforme del material. La alimentación estable y el procesamiento preciso ayudan a garantizar un rendimiento constante de los electrodos y reducir las variaciones de calidad durante la producción.

7. ¿Es el equipo fácil de operar y mantener?

Sí. La máquina está diseñada para una operación y mantenimiento convenientes. Su estructura optimizada ayuda a reducir el tiempo de limpieza, minimizar el tiempo de inactividad y respaldar una producción estable a largo plazo.

8. ¿Junssen proporciona soporte técnico y soluciones personalizadas?

Sí. Junssen brinda soporte técnico profesional, personalización de equipos, orientación de instalación y servicio posventa basado en los requisitos de producción de los clientes para garantizar un funcionamiento sin problemas y una fabricación eficiente.
