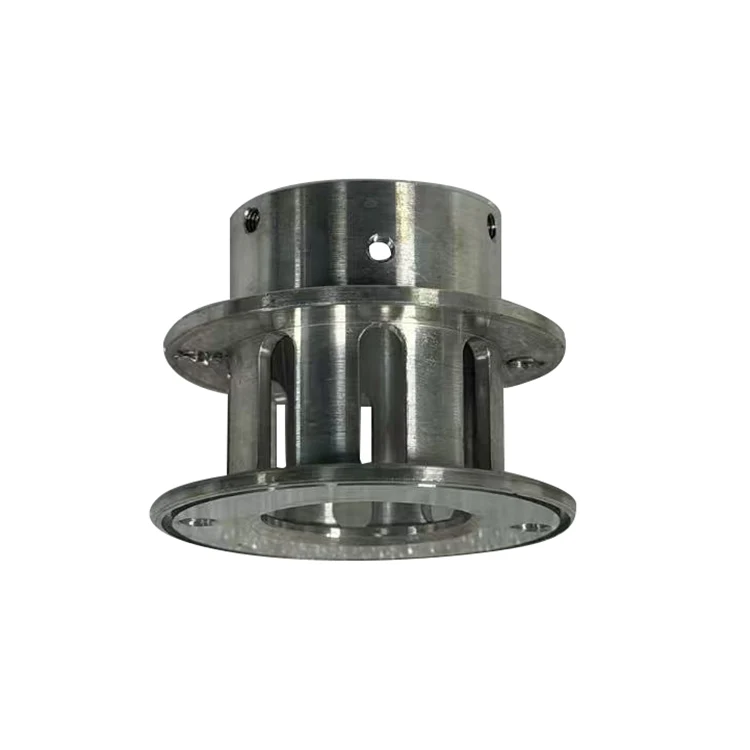

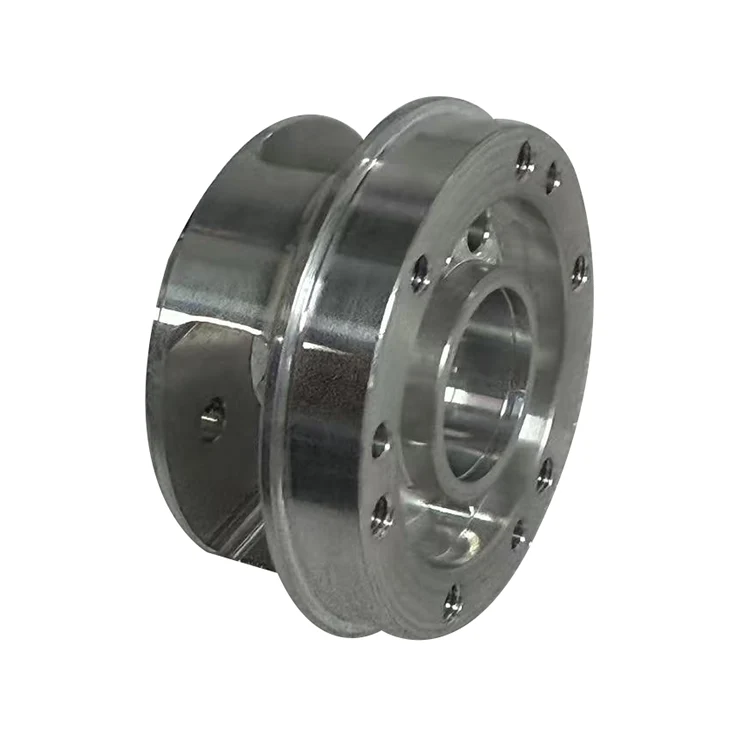

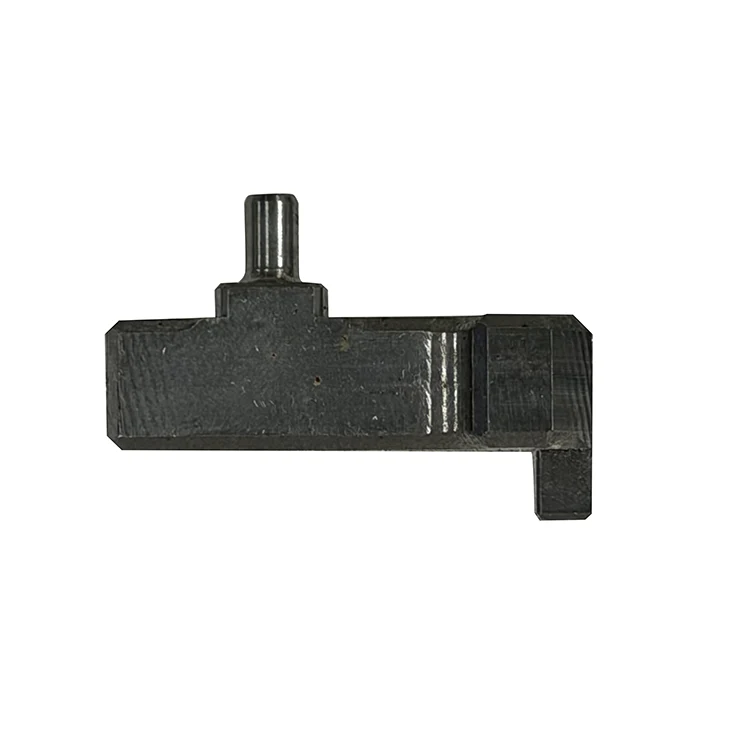

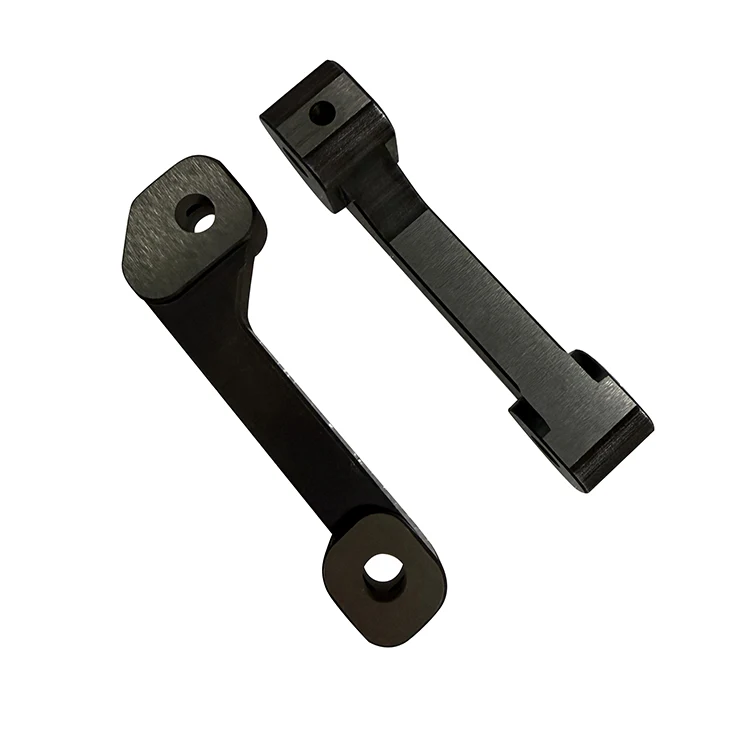

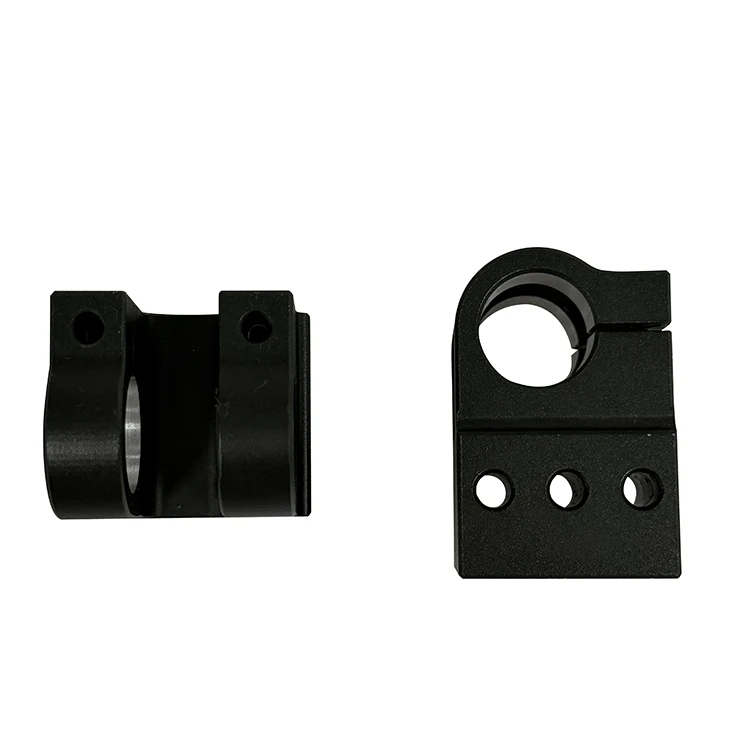

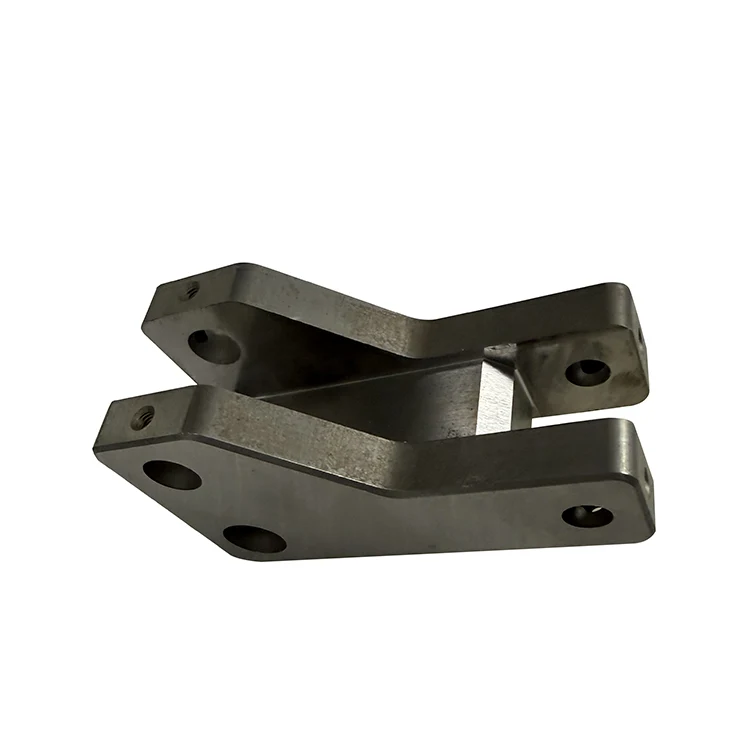

Servicio de mecanizado CNC de 5 ejes
Junssen es un fabricante profesional de piezas de mecanizado CNC. El servicio de mecanizado CNC de 5 ejes es un proceso de fabricación sustractivo de múltiples ejes. Implica el movimiento de la herramienta de corte en cinco direcciones o ejes (X, Y, Z, A y B), y el movimiento coordinado de estos cinco ejes permite a la máquina realizar procesamiento de alta precisión en cinco superficies diferentes de la pieza de trabajo en una sola configuración sin tener que reposicionar la pieza de trabajo entre operaciones.
Enviar Consulta
Descripción del Producto
Junssen es su fabricante fiable de mecanizado CNC. Los cinco ejes del Servicio de mecanizado CNC de 5 ejes pueden funcionar simultáneamente. Durante el proceso de mecanizado, la herramienta puede cambiar dinámicamente su ángulo y trayectoria, cortando continuamente superficies curvas complejas o poliedros. La flexibilidad de procesamiento es extremadamente alta. Las herramientas de corte pueden acercarse a la pieza de trabajo desde casi cualquier ángulo, reduciendo las esquinas muertas y las interferencias, optimizando significativamente la ruta de procesamiento. No es necesario detener la máquina durante el procesamiento ya que solo requiere una operación.
Ventaja
El equipo puede realizar simultáneamente movimientos coordinados a lo largo de cinco ejes independientes, lo que garantiza una precisión de procesamiento extremadamente alta y una gran compatibilidad del proceso. Puede mecanizar piezas de formas complejas con estructuras extremadamente complejas.
En comparación con los procesos de mecanizado tradicionales, el mecanizado de cinco ejes elimina la necesidad de realizar múltiples desmontajes y ajustes de la pieza de trabajo durante el proceso de mecanizado, lo que da como resultado menores errores de mecanizado. Las tolerancias dimensionales de diversas estructuras complejas y de formas irregulares se pueden controlar dentro de un rango más pequeño. Productos como componentes de aviación, ensamblajes de precisión para automóviles y componentes industriales de alto rendimiento, que tienen componentes de máquina de geometría compleja, adoptan en su mayoría este proceso; estos productos generalmente requieren corte en múltiples ángulos, ranurado de cavidades profundas y conformación de superficies irregulares, que se alinean con precisión con las ventajas del proceso del mecanizado de cinco ejes.
Comparación de diferentes procesos
|
Artículo de comparación |
Mecanizado de compuestos torneado-fresado |
Mecanizado CNC de cinco ejes |
|
Concepto de mecanizado central |
Integra funciones de torneado y fresado en un solo dispositivo, completa principalmente el procesamiento combinado de piezas de trabajo giratorias mediante el movimiento coordinado del husillo y el eje de la herramienta. |
Se basa en el movimiento del varillaje de cinco ejes, realiza procesamiento de superficies complejas y de múltiples caras de piezas de trabajo mediante la interpolación simultánea de múltiples ejes lineales y ejes giratorios. |
|
Estructura básica y configuración de ejes |
Por lo general, tiene al menos un husillo giratorio principal para sujetar piezas de trabajo y está equipado con un cabezal de fresado, generalmente de 3 a 4 ejes de articulación, y algunos modelos de alta gama tienen capacidad de 5 ejes. |
Configurados con tres ejes lineales (X/Y/Z) y dos ejes giratorios adicionales, que se pueden dividir en tipo de cabezal oscilante, tipo de mesa giratoria y tipo combinado de mesa principal, todos admiten enlace simultáneo de 5 ejes. |
|
Tipos de piezas de trabajo aplicables |
Principalmente adecuado para discos de eje, piezas giratorias, cuerpos de válvulas, husillos de motores y otras piezas de trabajo que requieren procedimientos tanto de torneado como de fresado; Puede procesar piezas de trabajo con geometría giratoria y características locales complejas. |
Adecuado para piezas complejas con superficies curvas, como álabes de turbinas, cavidades de moldes aeroespaciales, impulsores, moldes interiores de automóviles, prótesis médicas y otras piezas con superficies complejas de forma libre. |
|
Número de tiempos de sujeción |
La mayoría de los procesos se pueden completar con una sola sujeción, lo que reduce los errores de sujeción causados por la sujeción múltiple, especialmente adecuado para piezas de trabajo que requieren coaxialidad y precisión de posición de múltiples características. |
Complete el procesamiento de los cinco lados de la pieza de trabajo con una sola sujeción, lo que puede evitar el error de posición causado por la sujeción repetida de superficies curvas complejas. |
|
Capacidad de combinación de procesos |
Puede completar procesos de torneado, fresado, taladrado, roscado, corte de engranajes y otros al mismo tiempo, logrando realmente que "una máquina complete todos los procesos" para piezas de trabajo giratorias. |
Puede completar fresado de múltiples caras, contorneado de superficies curvas, acabado de superficies empinadas y otros procesos, pero generalmente no incluye el procesamiento de torneado con carga grande de piezas de trabajo giratorias. |
|
Precisión de mecanizado |
Alta precisión de posición entre las funciones de torneado y fresado, se elimina el error de sujeción múltiple, la precisión de la coaxialidad y la posición se puede controlar entre 0,01 y 0,05 mm. |
La alta precisión del contorno para superficies curvas complejas puede cumplir con los requisitos de alta precisión de las industrias aeroespacial y de moldes; la precisión generalmente se controla entre 0,005 y 0,02 mm. |
|
Costo del equipo |
Más bajo que las máquinas herramienta CNC de cinco ejes, el precio de los equipos compuestos de torno-fresado de tamaño mediano suele ser entre el 30% y el 60% del de las máquinas herramienta de varillaje de cinco ejes estándar. |
Mayor costo general del equipo, incluida la adquisición de equipos, el mantenimiento posterior y el costo de las herramientas. |
|
Eficiencia de procesamiento para piezas giratorias |
Mayor eficiencia, no hay necesidad de transferir piezas de trabajo entre múltiples dispositivos, lo que acorta el ciclo de producción y el tiempo de logística. |
Menor eficiencia para piezas giratorias convencionales; el procesamiento de características de torneado no tiene ninguna ventaja sobre el compuesto de torno-fresado. |
|
Dificultad de programación |
La programación es relativamente simple, la mayoría de las funciones de procesamiento son torneado y fresado convencionales, que se pueden completar con el software de programación CNC general. |
La programación es más complicada, requiere un software de programación profesional de cinco ejes (como UG, Mastercam) y requiere un alto nivel técnico de programadores para evitar interferencias en el mecanizado y cortes excesivos. |
|
Espacio de piso |
Huella más pequeña, integra múltiples procesos en un solo dispositivo, reduce la cantidad de equipos en el taller |
Generalmente ocupa un espacio más grande, la estructura de la máquina herramienta de cinco ejes es más compleja y requiere mayor espacio de instalación. |
|
Principales industrias de aplicaciones |
Fabricación de automóviles, presión hidráulica, válvulas y maquinaria en general. |
Aeroespacial, fabricación de moldes, nuevas energías, equipos médicos. |
Preguntas frecuentes
1. ¿Qué es el mecanizado CNC de 5 ejes?
El mecanizado CNC de 5 ejes es un proceso de fabricación que utiliza control numérico por computadora (CNC) para mover herramientas de corte a lo largo de cinco ejes diferentes simultáneamente. A diferencia del mecanizado de 3 ejes que solo mueve herramientas a lo largo de los ejes lineales X, Y y Z, agrega dos ejes de rotación, lo que permite que la herramienta se acerque a una pieza de trabajo desde todas las direcciones en una sola configuración.
2. ¿Cuáles son las principales ventajas del mecanizado CNC de 5 ejes sobre el de 3 ejes?
Los beneficios clave incluyen: tiempo de configuración reducido (sin necesidad de volver a fijar la pieza de trabajo varias veces), capacidad de producir formas 3D complejas y superficies curvas, mayor precisión de mecanizado, mejor acabado superficial y menores costos generales de producción para piezas complejas.
3. ¿Qué tipos de materiales se pueden procesar con el mecanizado CNC de 5 ejes?
Funciona con casi todos los materiales de fabricación comunes, incluidos aluminio, acero, titanio, otros metales, plásticos de ingeniería, compuestos, madera y espuma. El material adecuado depende de los requisitos de piezas y la selección de herramientas.
4. ¿Cuándo debo elegir el mecanizado CNC de 5 ejes para mi proyecto?
Debe elegirlo cuando necesite producir piezas geométricas complejas, como moldes, componentes aeroespaciales, prototipos de automóviles, implantes médicos o cualquier pieza con socavados, superficies curvas o características de múltiples lados que requieran múltiples configuraciones con mecanizado de 3 ejes.
5. ¿Es el mecanizado CNC de 5 ejes más caro que el mecanizado tradicional de 3 ejes?
Si bien los equipos y la programación de 5 ejes tienen costos iniciales más altos, a menudo reducen los costos totales del proyecto al eliminar múltiples configuraciones, reducir las tasas de error y acortar los tiempos de producción de piezas complejas. Para piezas simples, el mecanizado en 3 ejes sigue siendo más rentable.
6. ¿Qué tolerancias puede mantener el mecanizado CNC de 5 ejes?
El mecanizado CNC estándar de 5 ejes normalmente puede mantener tolerancias entre ±0,001 mm y ±0,01 mm, según el tamaño, la geometría y el material de la pieza. Se pueden lograr tolerancias más estrictas con configuraciones de precisión especializadas para aplicaciones específicas.
